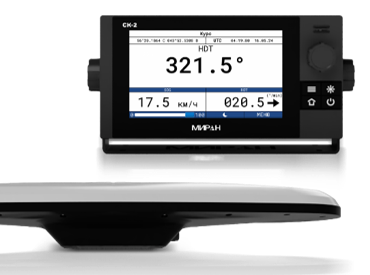

Спутниковый компас МИРАН ГНСС-СК-2

Антенна АСК-76

Высокоточная комбинированная антенна для профессиональной навигации.

Компактность и защита
Устройство имеет малые габариты (760×224×109 мм) и массу всего 4 кг. Прочный корпус со степенью защиты IP56 выдерживает пыль, грязь и сильные струи воды. Антенна сохраняет работоспособность в экстремальных температурных условиях — от -40°C до +55°C.

Универсальная совместимость
АСК-76 одновременно отслеживает сигналы всех глобальных спутниковых систем: GPS, ГЛОНАСС, BeiDou и Galileo. Количество каналов обработки сигналов превышает 1100, что гарантирует стабильный приём в сложных условиях.

Точность и быстродействие
Антенна обеспечивает выдающуюся точность определения курса — всего 0,2° с разрешением 0,01. Максимальная фиксируемая скорость поворота достигает 100°/с, а точность измерения углов бортовой и килевой качки составляет 0,5°. Позиционирование в стандартном режиме с коррекцией SBAS выполняется с погрешностью не более 0,6 метра (в автономном режиме — 2,5 метра), а скорость судна измеряется с точностью до 0,02 узла. Частота обновления данных настраивается от 1 до 20 Гц.

Быстрый старт
Время первого определения координат («холодный старт») занимает всего 60 секунд, «тёплый старт» — 30 секунд, а «горячий старт» — 10 секунд. Фиксация курса при хорошей видимости спутников (не менее 5) и низком геометрическом факторе обеспечивается за 10–90 секунд.

Дисплей ДСК-7

Удобный и информативный пульт индикации для навигационных систем.

Эргономичный дизайн
Прибор с габаритами 275×146×90,5 мм и весом 1,3 кг легко размещается на рабочем месте. Степень защиты корпуса IP44 защищает от брызг и твердых частиц. Рабочий диапазон температур — от -15°C до +55°C.

Яркий и чёткий экран
Дисплей выполнен на качественной матрице IPS TFT LCD с диагональю 7 дюймов и разрешением 1024×600 пикселей, что обеспечивает отличную цветопередачу и углы обзора. Интерфейс поддерживает русский и английский языки. Уровень акустического шума устройства не превышает 60 дБА на расстоянии 1 метра, что делает его комфортным для длительной работы.

Питание и производительность
ДСК-7 работает от бортовой сети постоянного тока 12–24 В и потребляет всего 10 Вт. Программное обеспечение версии 1.1.1 гарантирует стабильную работу.

Разнообразие интерфейсов и протоколов
Устройство оснащено всеми необходимыми портами для интеграции в судовые системы: входы/выходы RS-422/485 (стандарты IEC61162-1 и IEC61162-2), порт LAN Ethernet (IEC61162-450). Поддерживаются протоколы дифференциальной коррекции RTCM 2.3 и RTCM 3.0. Имеется поддержка системы управления аварийной сигнализацией BAM через RS-422/485 и Ethernet.

Гибкая выдача данных
Частота выдачи данных регулируется от 1 до 20 Гц. Дисплей распознаёт и отображает широкий спектр навигационных сообщений: HDT, THS, ROT, HDG, HDM, VTG, RMC, GGA, GLL, GNS, DTM, GRS, GSA, GSV, GST, а также сообщения сигнализации и управления ALR, HBT, ALC, ALF, ARC, ACK, ACN через интерфейс BAM/INS.
